勾玉関数の応用かな その2

JUGEMテーマ:3Dprinter

 前述の蛇ブレスの改造をしてみましょう。
チェーンの向きを角度指定で指定可能に変更してみます。

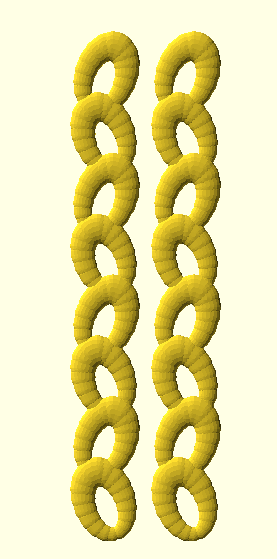

ぐにゃぐにゃした形状になります。

プログラム的には、前述のものを少し改造するだけでOKです。


//蛇ブレスレット 回転つき

// サイズ 20mm x 11.5mmx 1.5mm

module hebia(angl) {

difference() {

union () {

for(k = [0:1:3]) { //O型模様2つで1組 k=0,1,2,3 の4組できます

translate([0,(k*15)*2,0]) rotate([0,0,angl]) magatama(5,8,7.5,7.5,3.0);

translate([0,(k*15)*2,0]) rotate([0,0,angl]) mirror ([1,0,0]) magatama(5,8,7.5,7.5,3.0);

translate([0,(k*15)*2.0+15,0]) rotate([0,0,-angl]) magatama(5,8,7.5,7.5,3.0);

translate([0,(k*15)*2.0+15,0]) rotate([0,0,-angl]) mirror ([1,0,0]) magatama(5,8,7.5,7.5,3.0);

} //end for k

} //end union

//した半分を消します

translate([0,60,-1.5]) cube(size =[20,140,3], center = true);

} //end difference

} //end module

//プログラムメイン

// 2本ひと組のブレスレットです

translate([0,0,0]) hebia(20);

translate([20,0,0]) hebia(20);

メインプログラムは怒涛の2行です。

ではまたーー。(^^)/
