制御基板 melzi v2.0で廉価盤ステッピングモーターを動かしてみる

JUGEMテーマ:3Dprinter

melzi v2.0のコントロール基盤の予備があるので、廉価版のパルスモータを動かしてみます。

準備するもの

melzi基盤 1枚
PC接続USBコード 1本
電源 DC12V 1台
ステッピングモーター 1個 SM-42BYG011 秋月電子
サーミスタダミー用抵抗 4KΩ 2本

静止トルク 0.23nで少しパワーが少ないがつないでみます。現状は、0.55nのモーターでした。

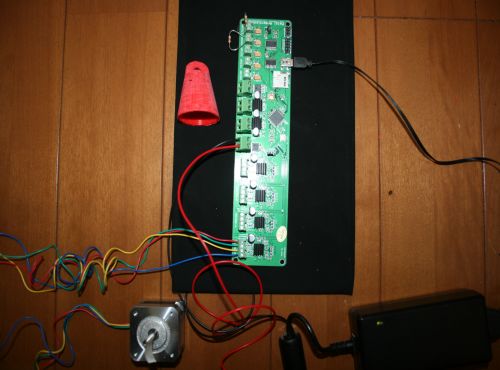

サーミスタの端子に、ダミーの抵抗を直結し、
モーター配線は、秋月HPの説明より、赤、緑、黄、青で行う。
PCより制御ソフトを起動し、配線したX軸を動かすとあっさり動きます。
モータードライバの電流調整のボリュームを、モーターの音を聞きながら静穏になるポジションに調節。
ボリューム調整をしないと、モーターが異常発熱しますので注意。

銅鐸 赤を横に置いてみました。
うーーん、古代の遺物と現在のハイテク。
なにかいい感じ。おてんき
